产品概述
正弦波滤波器是在PWM变频器驱动下，其开关频率范围在2-8kHz之间仍提供正弦波输出电压。在变频器驱动应用中，这种滤波器可以消除电机绝缘失效问题并通过消除与变频器 输出波形相关的高du/dt来减少电磁干扰。改善电机的性能和寿命，延长变频器输出距离，可达3KM。为保护电线电缆，使用正弦波滤波器可防止长引线驱动电机的过电压问题。在其他能源应用下，如风力发电机，逆变器将电力通过升压变压器还原到实用的配电系统，这种滤波器可以允许使用标准变压器。满载并在60Hz时给变压器输入的谐波电压畸变是5%的话，那么满载时给电机输入的谐波电压畸变一般就是5%。
产品应用
将变频器输出的PWM 波转换成为正弦波
降低电机的涡流损耗及电机噪声
减少输出电缆和电机的脉冲电流，延长电机寿命
可在变频器与电机之间使用更长的电缆联线
减小对外辐射，在一定场合可以使用非屏蔽电缆，降低了对现场布线的要求
有效防止高du/dt、 过电压、电机过热和涡流损耗造成的电机损坏
典型电路

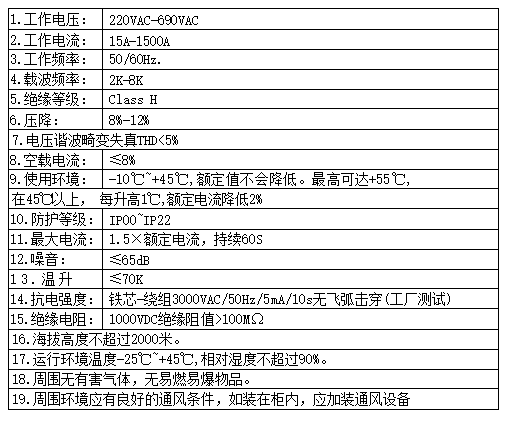

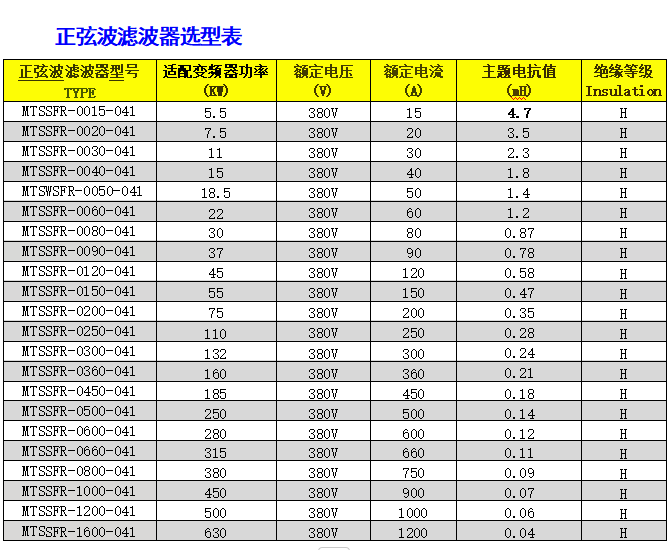

技术规格
执行标准
IEC289:1987 Reactor
GB10229-88 Reactor (eqvIEC289:1987)
JB9644-1999 Reactors used for
semiconductor electrical driving
