无源滤波器(MTSHFL)系列

产品简述

与传统无源滤波器相比，MTSHFL无源谐波滤波器采用独特的设计,产品体积更小，谐波抑制能力更强。

是解决变频器、中频炉、UPS最理想的配套设备。它从根本上解决3相6脉整流电路的谐波电流问题，提高了电力装置的可靠性和使用寿命。

MTSHFL滤波器与变频器做过精心匹配，适合多种电机控制方式，确保系统稳定工作，不会对电网产生任何不良影响。

MTSHFLL使用过温保护，以防过温造成滤波器损坏。 在低负载应用下，可选配（接触器）断开电容器连接.

MTSHFL无源谐波滤波器的选型方法简单，只需匹配设备的工作电压和功率，即可直接选型。现场安装不需要调试，即装即用.

  产品参数

           1. 额定工作电压：380V~415V

           2. 频率：50Hz

           3. 过载能力：1.6，60s

         4. 绝级等级：过压类别Ⅲ(IEC 60664-1 / UL 61800-5-1)

           5. 满载效率：大于98%

           6.冷却方式：AN

           7.谐波滤波效果：满载条件下，滤波器输入端的总谐波电流畸变率THID﹤10%(背景电压THUD﹤2%,电网短路功率与安装负载比﹥66)

         8.环境温度（工作）：-25℃～+45℃, 满载+45℃～+70℃，降容存储温度：-25℃～+75℃

           9.工作海拔高度：0～2000米

          10.相对湿度：0～95%无凝露

          11.空载电流：小于额定电流的25%

          12.产品执行标准：IEEE519 GB/T14549

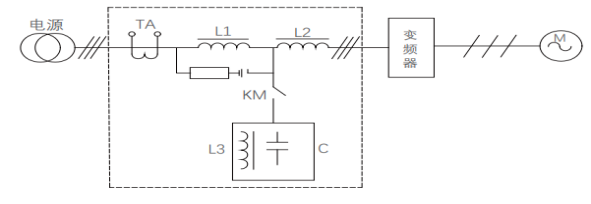

电气原理图

系统连接图

 MTSHFL
